高柔軟エポキシ系構造用接着剤
LIOWELD® Gシリーズ
独自の樹脂設計技術により、エポキシ樹脂の従来の固くて脆いイメージを覆す、高柔軟で靭性の高いエポキシ接着剤を開発しました。
高い耐衝撃性や優れた作業性を活かして、スポーツ用品や建築材料、大型の構造物など、幅広い分野に適用可能です。
特長
- 柔軟性:破断伸度75~160%
- 耐衝撃性:高靭性(高柔軟/高強度)塗膜設計による、優れた耐衝撃性
- 耐久性:100℃以上の耐熱性と優れた耐湿性、耐水性
- 優れた作業性:可使時間が長く(2~7時間で調整可能)事前混合可能
- 環境配慮:作業者の健康、環境負荷を配慮した、安全性の高い無溶剤設計 熱硬化プロセスが不要で、CO2排出量、エネルギーコスト削減に貢献
物性・ラインナップ
接着剤 | 開発品① | 開発品② | |
---|---|---|---|
特長 | 高柔軟 | 強接着 | |
破断強度 | 12 MPa | 21 MPa | |
破断伸度 | 160% | 75% | |
ガラス転移温度 | 85℃ | 85℃ | |

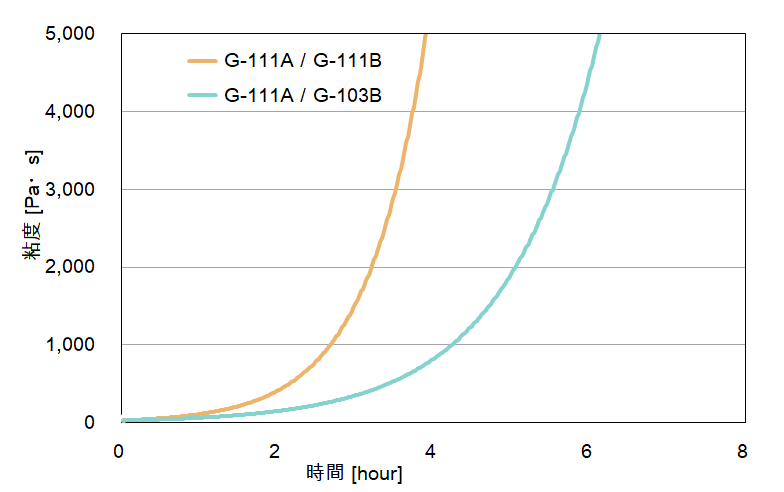

可使時間 | 2時間 | 5時間 | |
タックフリータイム | 9時間 | 16時間 | |
標準硬化時間 | 25℃ 2-3日 | 25℃ 2-3日 | |
接着強度 | SUS | 10 MPa | 22 MPa |
CFRP | 13 MPa | 20 MPa |
耐衝撃性試験
高い接着力・柔軟性で衝撃を吸収
接着剤 | 開発品① | 開発品② | 他社品※ |
---|---|---|---|
5cm耐久回数 | 825回 | 576回 | 35回 |
最大耐久落下高さ | 30cm | 30cm | 10cm |
- 他社品:Ep系2液接着剤(高弾性構造用)破断伸度:65% せん断接着力(SUS):20MPa

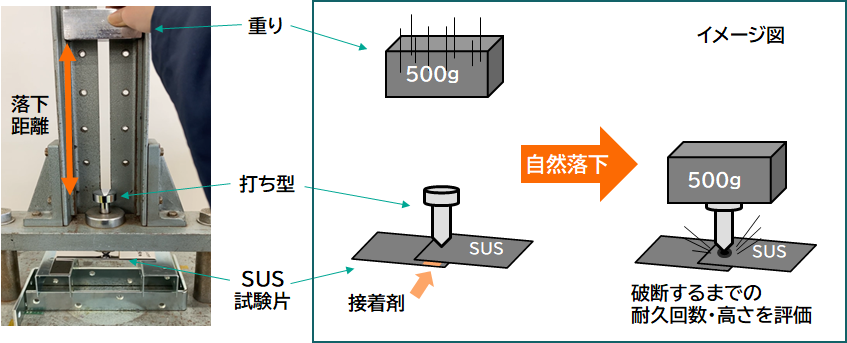

耐おもり落下性試験(デュポン式落下衝撃試験機)
重り:500g 試験片の支柱幅:100mm 基材:SUS(100mm×25mm×2mm)
接着面積:8mm×25mm 接着剤厚み:120μm 硬化条件:25℃50%RH7日間
各種基材接着力
金属・樹脂材料など 広範囲の素材を強力に接着

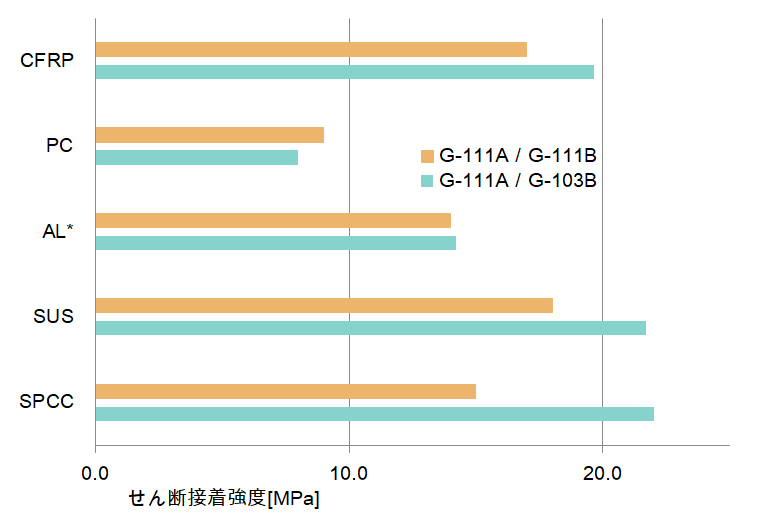

せん断接着強度
- AL:サンドブラスト加工
接着面積:8mm×25mm 接着剤厚み:120μm 硬化条件:25℃50%RH7日間
せん断接着試験:引張速度 5mm/min

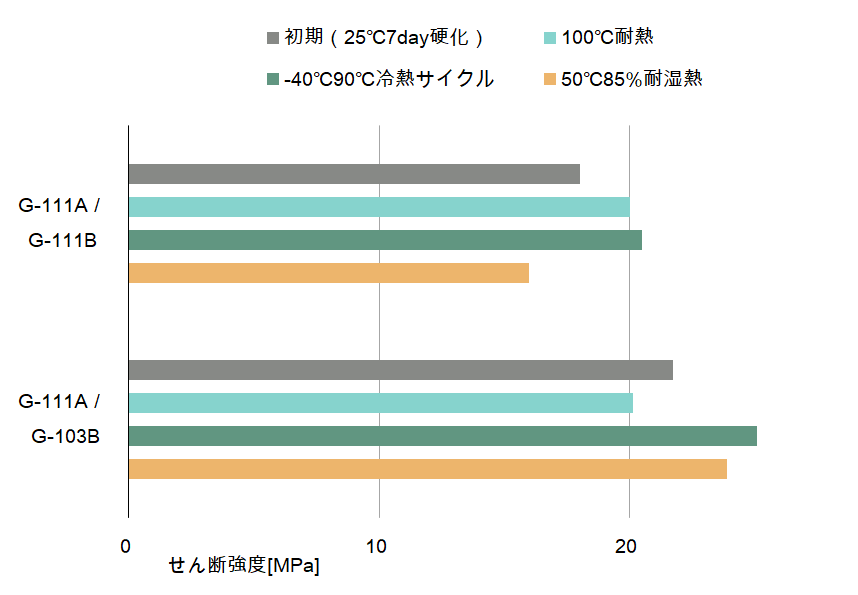

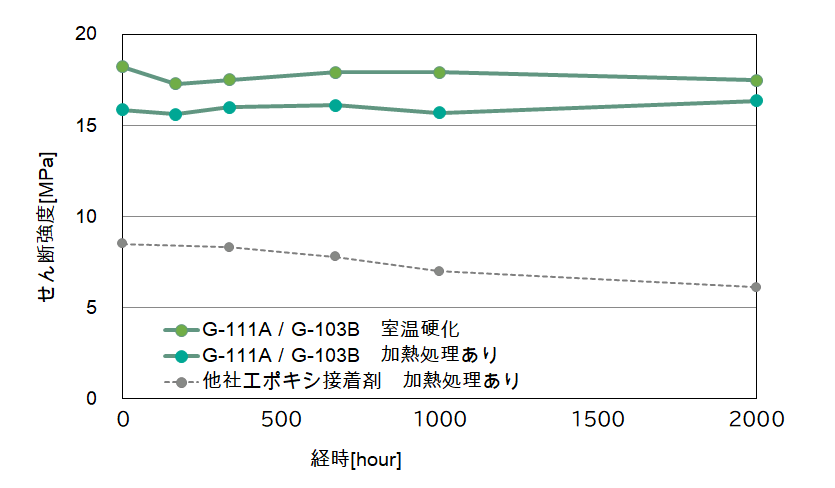

耐久性評価(接着力)
優れた耐熱・冷熱・湿熱耐性で安定した接着力を発揮
耐久性(150h)
- 硬化条件:25℃50%RH7日間 SUS 接着面積:8mm×25mm 接着剤厚み:120μm
冷熱サイクル試験:-40℃←→90℃ (各60分) せん断接着試験:引張速度 5mm/min
用途例
スポーツ用品(ゴルフクラブ、シューズ、ラケット、釣り竿など)
建材(床材・外壁・タイル・コンクリートブロック・アスファルト舗装など)
大型構造物(風力発電ブレード・橋梁・船舶など)
お問い合わせ
東洋モートン株式会社
TEL:03-3272-3394
