伸張性に優れた成型対応ハードコート剤

リオデュラス® MOL8000シリーズは、独自の樹脂設計により塗膜の伸張性と耐久性を両立させた熱硬化型ハードコート剤（2液型）です。硬化後に成型が可能で、塗膜は+200%以上の優れた伸張率を有します。
自動車・家電など幅広い用途にご使用可能で、特に自動車向けでは、深絞り成型を行う内装部品でも実績がある製品です。加えて、優れた耐候性を有した外装向けのラインナップも展開をしております。

• 特長
• 用途例
• 製品一覧・性能表

特長

硬化後の塗膜を成型可能

成型後のUV硬化プロセスが不要に

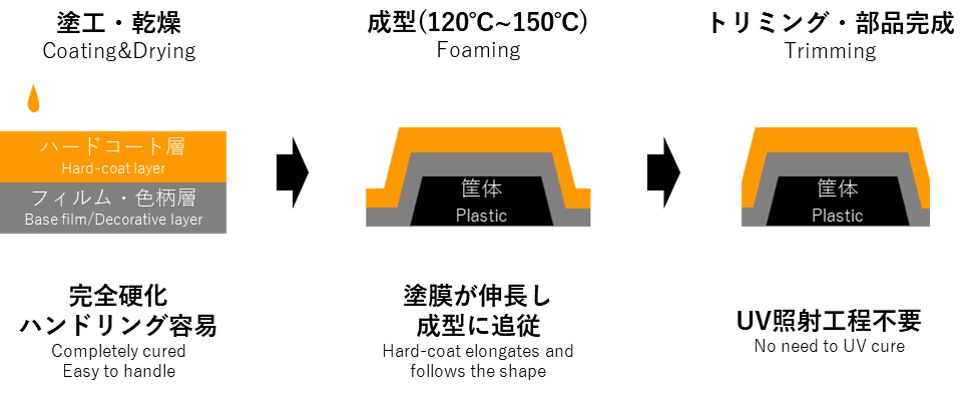

リオデュラス® MOL8000シリーズは、プレキュアタイプのハードコート剤（熱硬化型）です。

一般的なアフターキュアタイプ（UV硬化型）のハードコート剤は、半硬化状態の塗膜を成型してからUV照射で完全硬化させます。しかしこの方法には、①半硬化品が扱いにくく歩留まりが低下する②複雑な形状をUV硬化させるために専用設備が必要になるという2つの課題があります。
一方リオデュラス® MOL8000シリーズは、完全硬化させた塗膜を成型加工することが可能で後硬化プロセスが不要となり、製造工程・設備の簡素化や歩留まりの向上に貢献します。

優れた伸張性

200%以上の伸張率で複雑形状の成型にも対応

MOL8000シリーズは、熱成型加工時に優れた伸張性を発揮する塗膜を形成します。
硬化後の塗膜は+200%以上の伸張率を有し、成型時の変形に柔軟に追従するため、複雑な形状への加工でも塗膜の割れや剥がれを抑制することができます。用途に応じて+200%～+250%の伸張率を有する製品をラインナップしています。自動車のドアトリムなど、特に複雑な形状への追従が求められる場合でも対応が可能です。

伸張率試験の様子

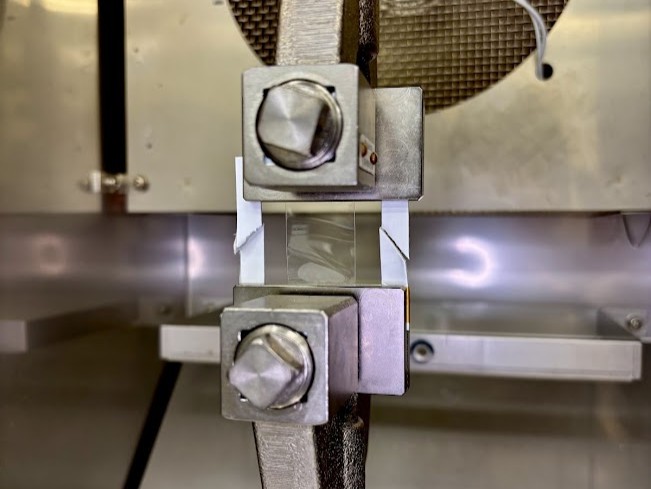

伸張前

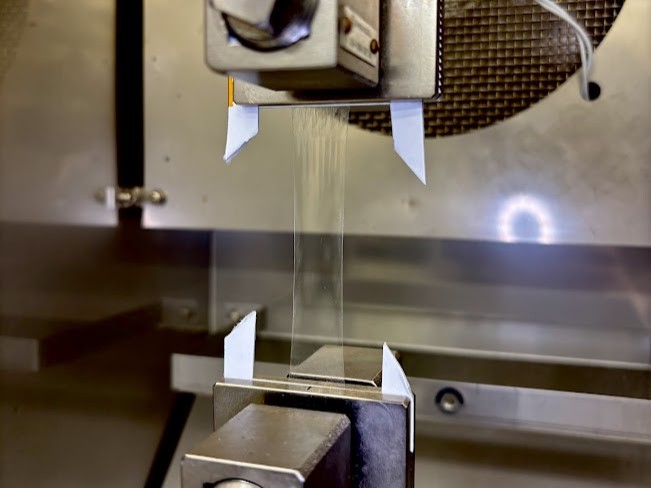

伸張後

• 試験条件
  装置：一軸引張試験機　試験片サイズ：23mm×20mm　加工温度：135℃　引張速度：30mm/min

高い耐候性

当社基準で屋外実曝10年相当の試験をクリア

リオデュラス® MOL8000シリーズの外装向け品番は、優れた屋外耐候性を有しています。
キセノンウェザーメーター試験では、当社基準で屋外実曝10年相当の条件下でも、光沢変化率10％以下、色差変化(ΔE値)2以下という高い性能を発揮します。

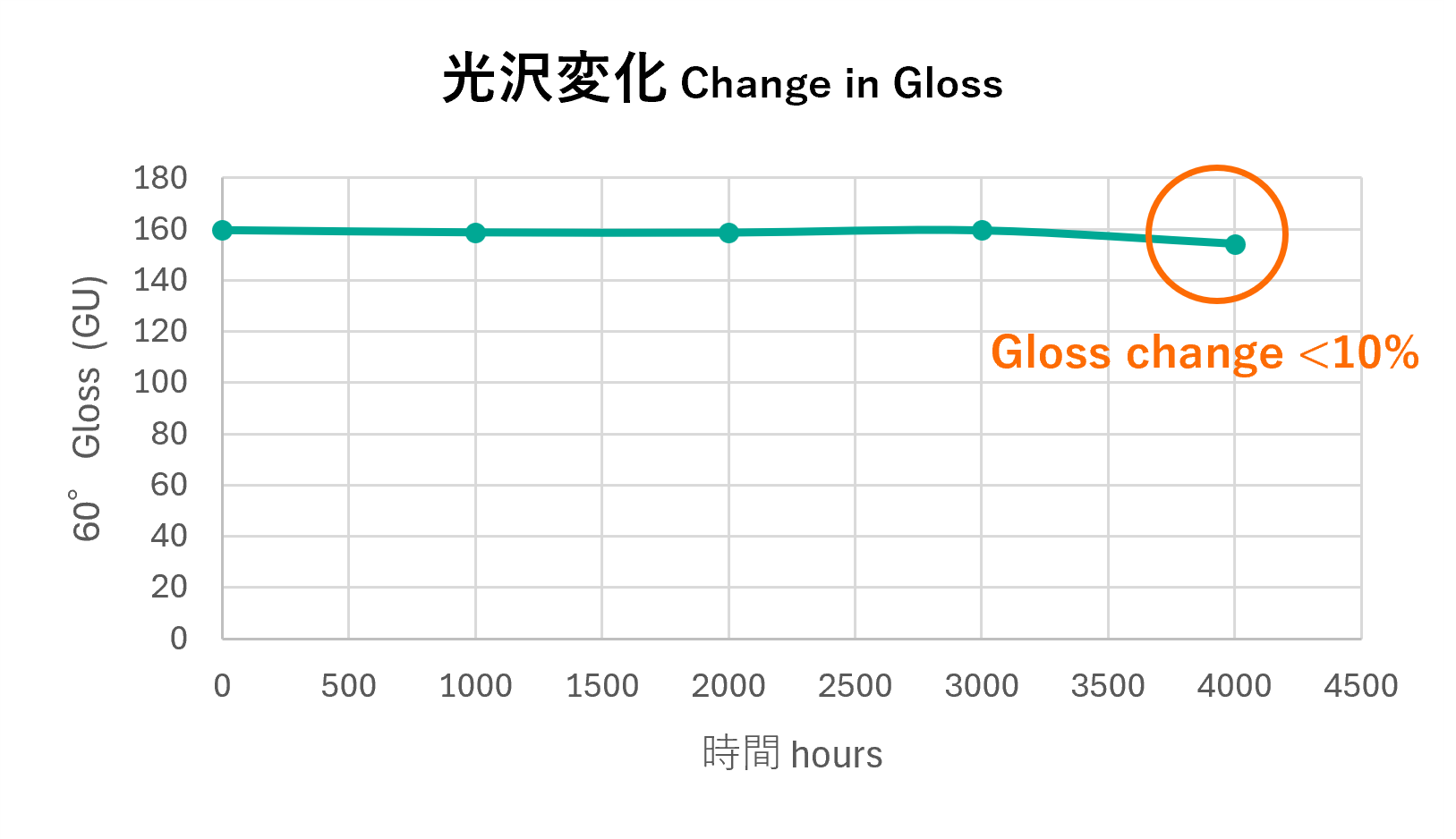

光沢変化率

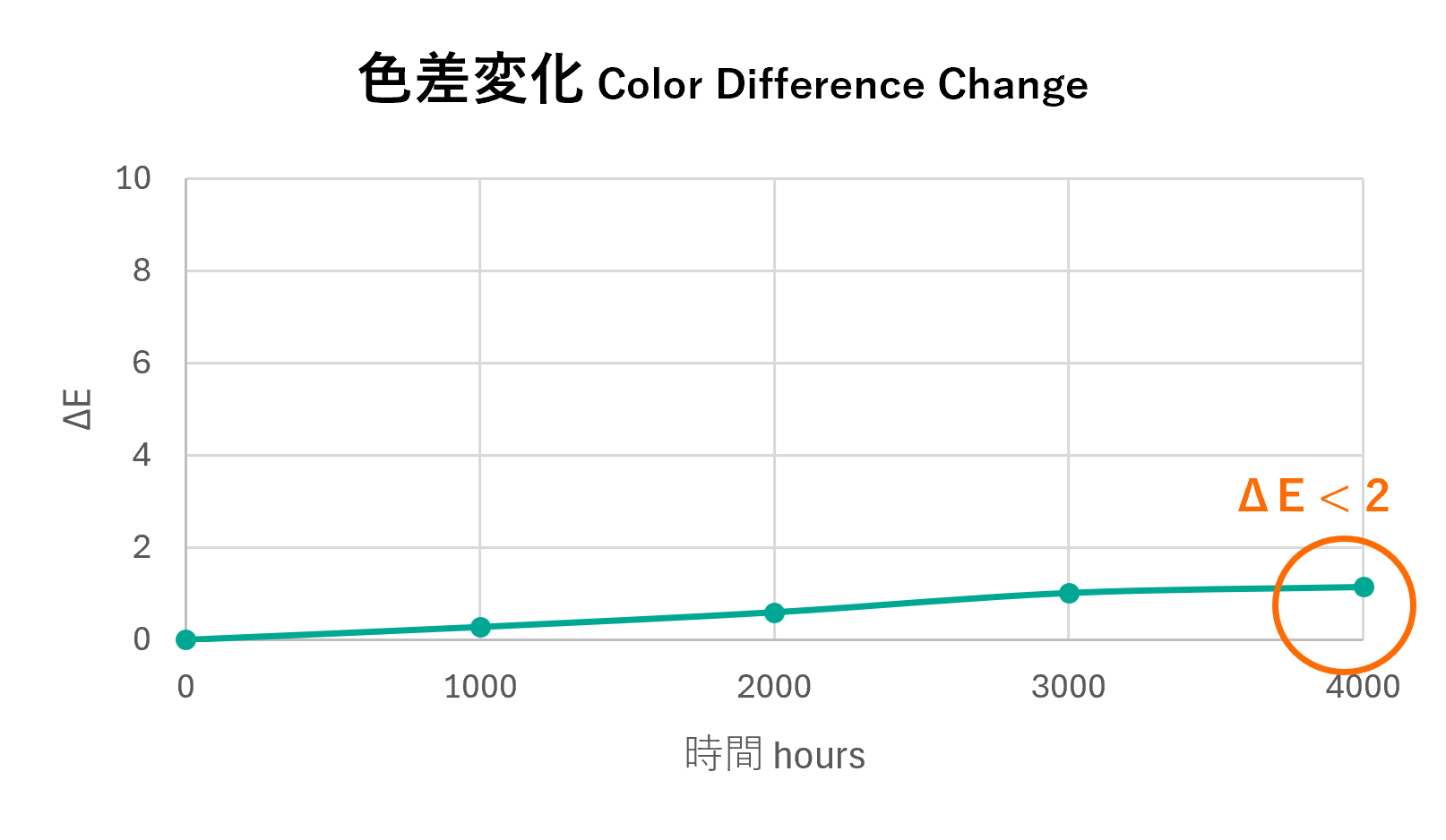

色差変化

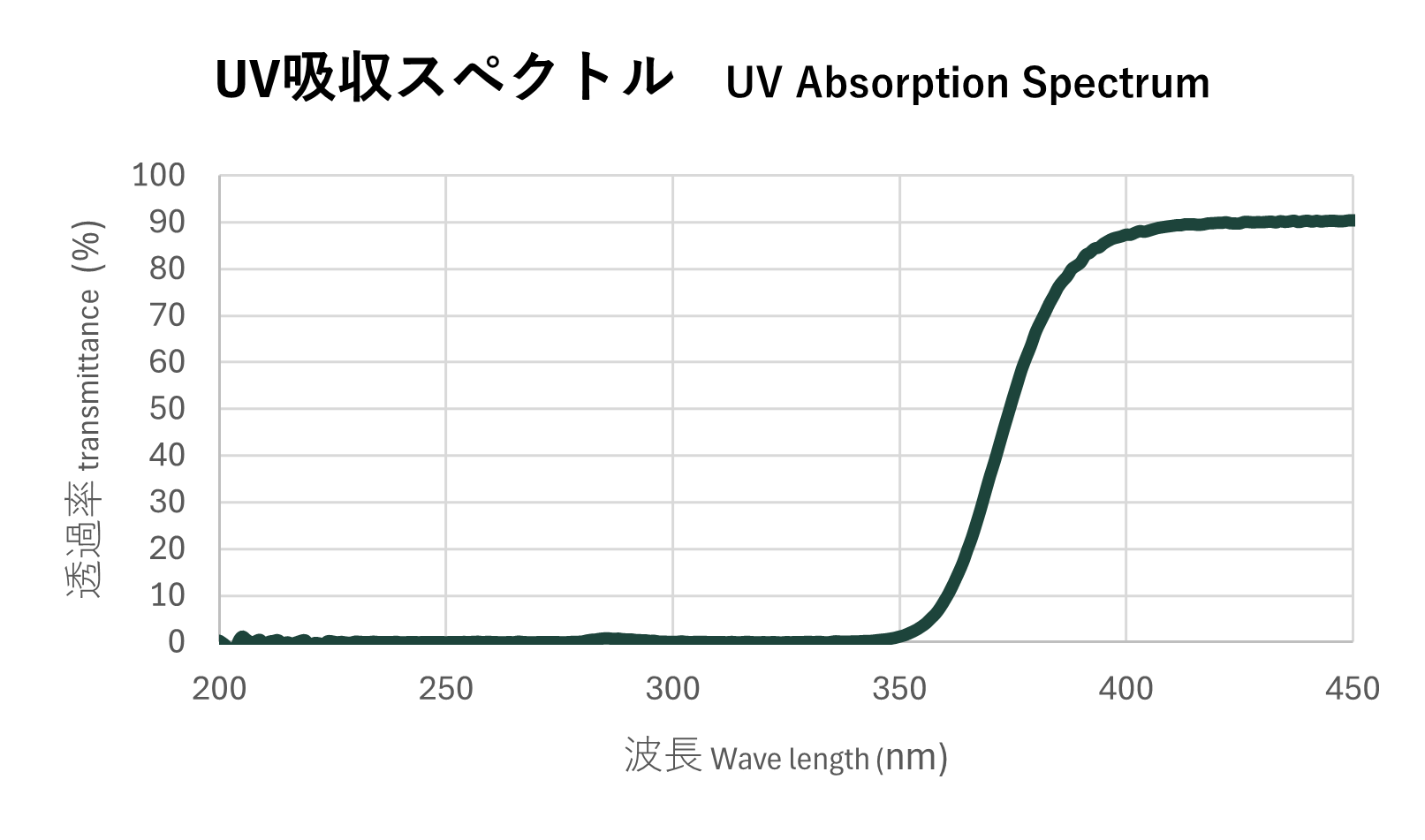

UV吸収スペクトル

• キセノンウェザーメーター試験の条件
  照射:ブラックパネル温度63℃、50%RH、60W/㎡(300-400nm)　サイクル条件:照射のみ1時間42分⇔照射+水スプレー18分　試験片:PMMA/PC基材+ハードコート膜厚5μm
• UVスペクトル測定条件
  装置:分光光度計　ベースライン:Air　試験片:PMMA/PC基材+ハードコート膜厚5μm

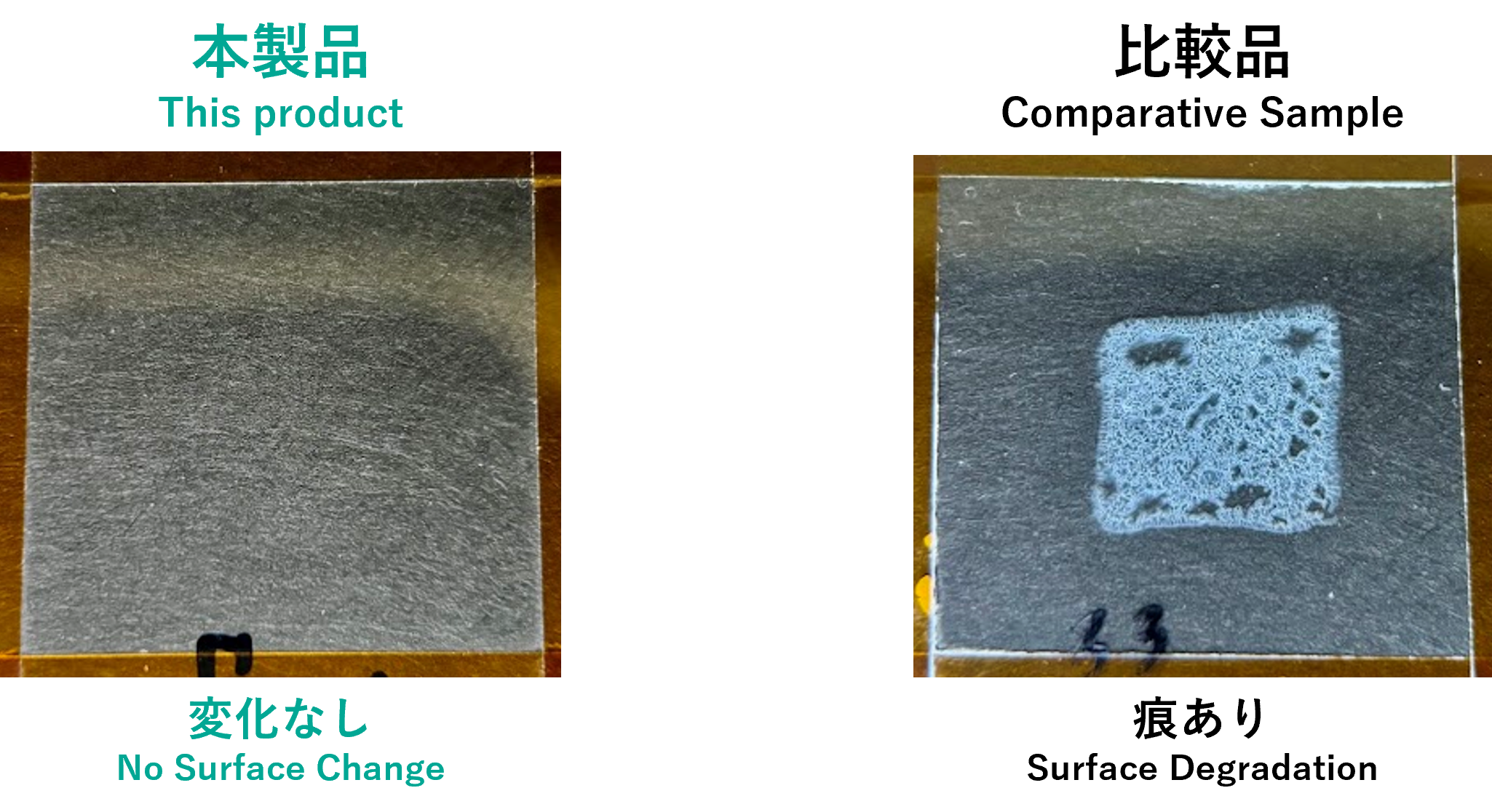

耐薬品性

自動車内装部品では、日焼け止めや化粧品、エタノールなど日常的に接触する薬品による劣化や変性が課題となります。リオデュラス® MOL8000シリーズの硬化後の塗膜はこれら薬品への耐性を有し、人が頻繁に触れる部位へもご使用いただけます。

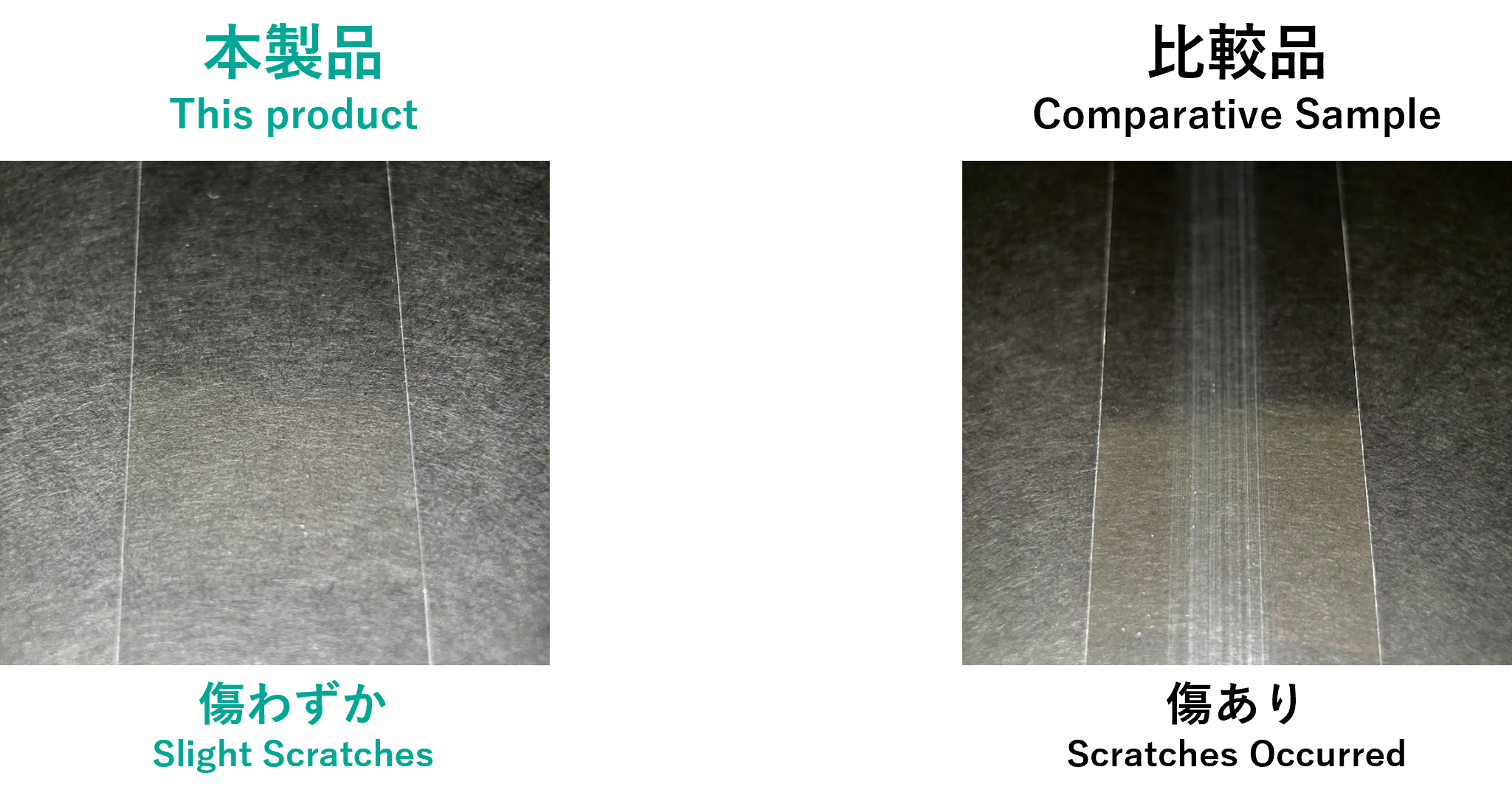

耐擦傷性

リオデュラス® MOL8000シリーズは優れた耐擦傷性を備え、乗降時や荷物の積み下ろしなどの際に傷が付きやすい自動車内装部品や、操作時に頻繁に接触のある家電製品の筐体などの用途においても、美観と品質を維持します。

用途例

自動車外装部品

自動車内装部品

家電製品の筐体・操作部

製品一覧・性能表

MOL8000シリーズは、用途や求められる特性に応じた豊富なラインナップを取り揃えております。特に自動車内装・外装向けには、それぞれの用途に最適化した複数タイプをご用意しております。
下記の標準品番のほか、耐候性付与、グロス値調整（マット調）など、ご要望に応じてカスタマイズ可能です。

内装用

• 試験条件：ハードコート膜厚＝5μm　基材＝125μm（PC/PMMA）
• 硬化条件：乾燥100℃2min→エージング40℃4days

外装用

• 試験条件：ハードコート膜厚＝5μm　基材＝125μm（PC/PMMA）
• 硬化条件：乾燥100℃2min→エージング40℃4days

Share

このページを印刷する
