静電気防止特殊コーティングニス Z182 イートス S ワニス
プラスチックフィルム表面にコートすることにより、静電気を防止する特殊コーティング素材です。
表面抵抗値は109~1011Ω/□程度が得られます。透明性を有し、特に処理PET、処理PE、処理OPPフィルムへの接着性に優れます。
静電気を嫌う粉体、顆粒などの包装分野、エレクトロニクス、建材分野などの表面コート剤として好適です。
| 外観 | 淡黄濁色 |
|---|---|
| 溶剤組成 | アルコール/エステル/ケトン系 |
| 粘度 | 約11秒/ザーンカップ#4, 25℃ 約25秒/ザーンカップ#3, 25℃ |

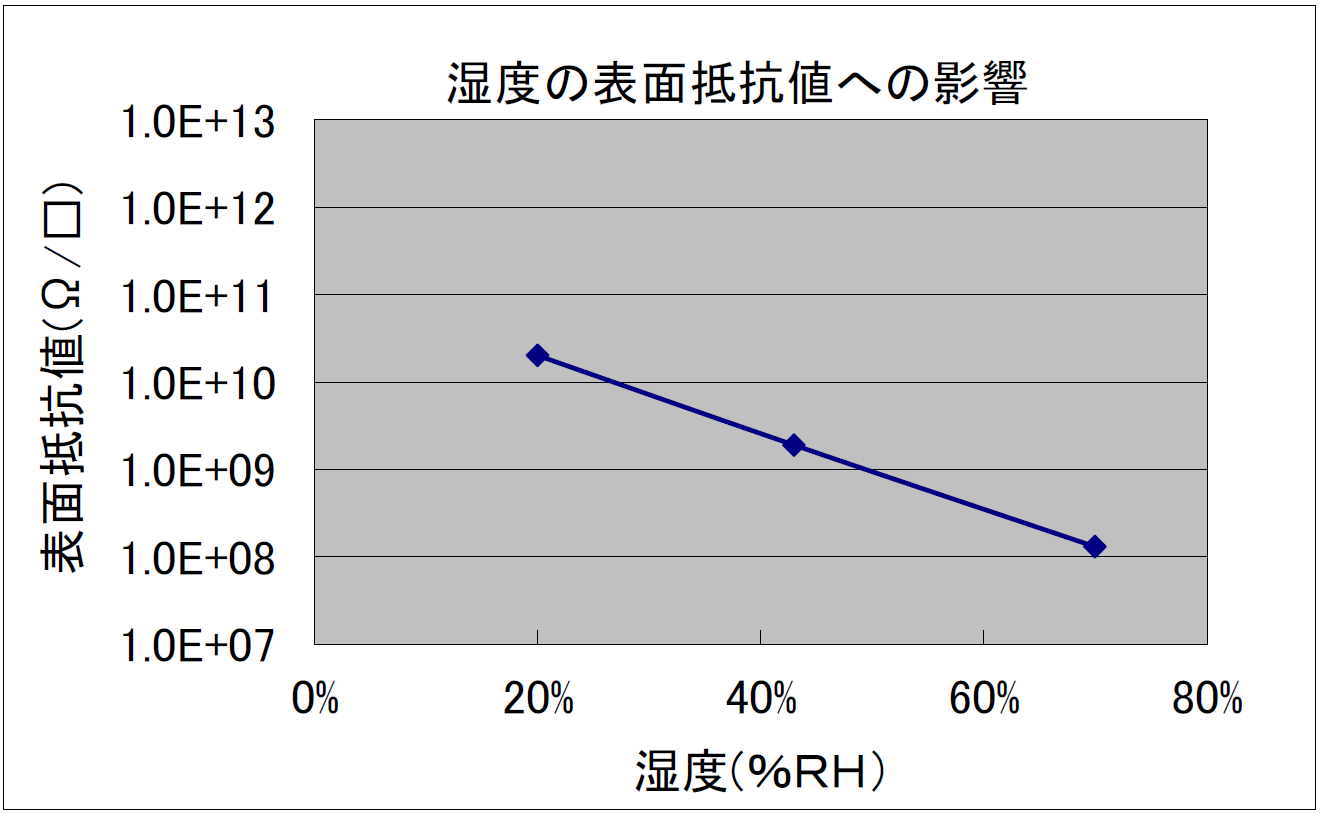

表面抵抗値
フィルム表面へ約1μm（dry）の塗布で、良好な静電防止効果が得られます。
耐熱性
当社従来品（Z093 イートス PAS-GT ワニス）に比べ耐熱性が向上しています。
| 140℃ | 160℃ | 180℃ | 200℃ | |
|---|---|---|---|---|
| Z182 イートス S ワニス | 5- | 5- | 5- | 5- |
| 当社従来品 | 3 | 3 | 3 | 2 |
※ヒートシーラーにて耐熱性を評価。140～200℃、19.6N/cm2、1 秒。印刷面/アルミ箔。
評価は5段階評価（優 5 ←→ 1 劣）
推奨印刷条件
- 標準版深：20μm腐食版
- 希釈溶剤：Z182イートス溶剤（アルコール/エステル/ケトン系）
- 希釈粘度：ザーンカップ#3 17～18秒
- 乾燥温度：60℃
お問い合わせ
東洋インキ株式会社 マーケティング本部
TEL:03-3272-7693
